| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OEM |
| प्रमाणन: | CE;ISO |
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | गत्ते से Stardard निर्यात पैकिंग |
| प्रसव के समय: | 5-10days |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 20,000 पीसीएस |
| शुद्धता: | ± 0.25% एफएस,% 0.5% एफएस, FS 1.0% एफएस वैकल्पिक | उत्पादन में संकेत: | प्रेशर सेंसर 0-20mV, प्रेशर ट्रांसमीटर 4-20mADC दो लाइन, |
|---|---|---|---|
| दीर्घकालिक स्थिरता: | 0.5% एफएस / वर्ष | मापने का माध्यम: | गैस, तरल |
| बिजली की आपूर्ति: | प्रेशर सेंसर 3-15VDC, प्रेशर ट्रांसमीटर 12-36VDC | सुरक्षा प्रवेश: | IP65; IP65, IP67 IP67 |
| शकोक प्रतिरोध: | 50 ग्रा, 20 मी | प्रक्रिया कनेक्शन: | G1 / 4, M14x1.5, 9 / 16-18UNF, या अनुरोध पर अन्य प्रक्रिया कनेक्शन |
| बिजली के कनेक्शन: | परिपत्र कनेक्टर M12 x 1, L- कनेक्टर DIN43650, 2m केबल कनेक्शन | मध्यम अस्थायी: | -40 ~ + 85 ° C / 125 ° C / 300 ° C |
| प्रमुखता देना: | 1500MP वायुमंडलीय दबाव ट्रांसमीटर,10VDC वायुमंडलीय दबाव ट्रांसड्यूसर,1500MPa सेंसर वायुमंडलीय दबाव |
||

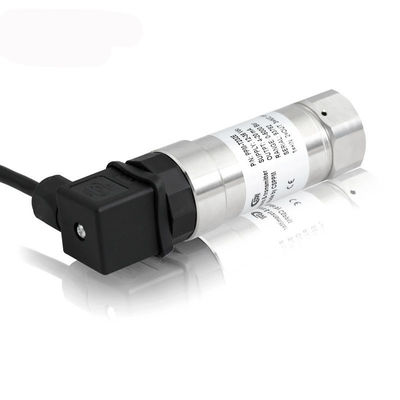

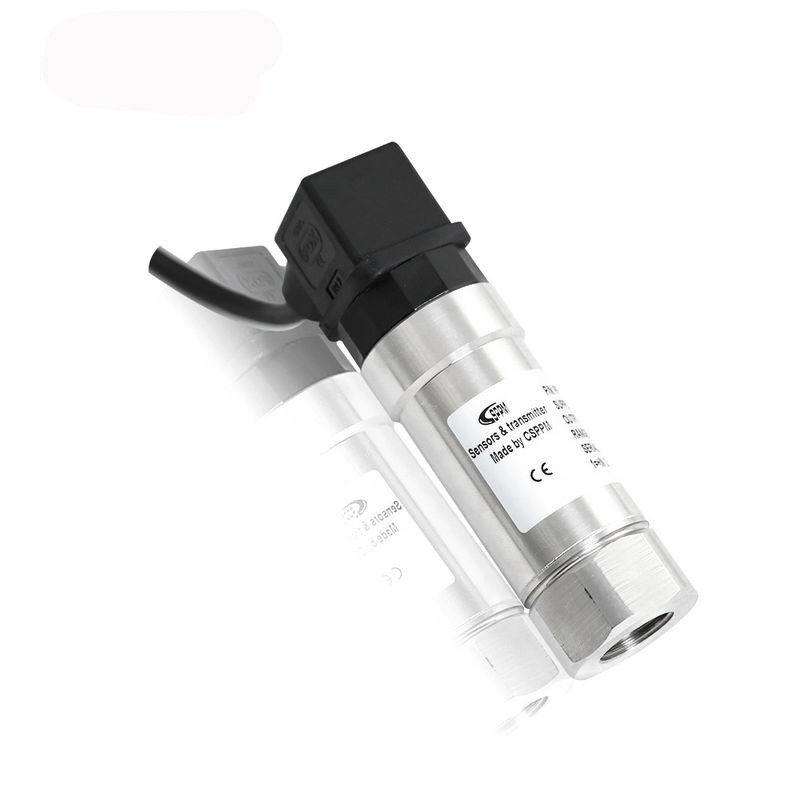

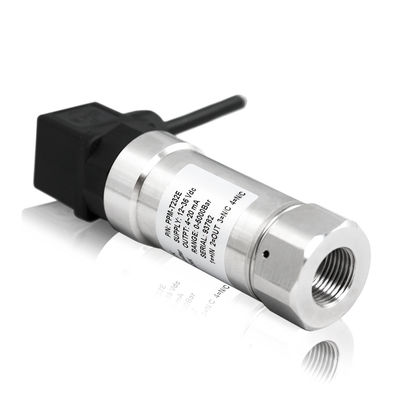

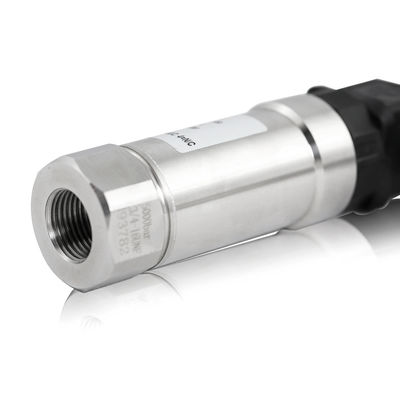

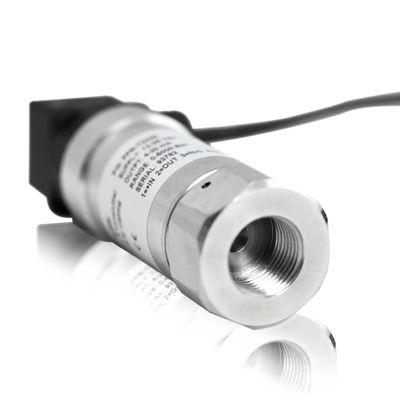

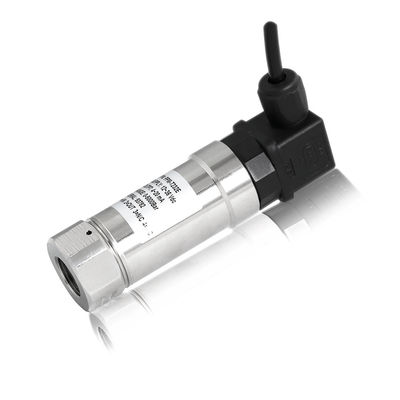

10VDC अल्ट्रा हाई प्रेशर 1500MPa वायुमंडलीय दबाव ट्रांसड्यूसर
विवरण
अति उच्च दबाव ट्रांसमीटर दुर्लभ धातु मिश्र धातु सामग्री से बना है, विशेष रूप से संसाधित, एकीकृत डिजाइन, सभी स्टेनलेस स्टील वेल्डेड पैकेज, लेजर तापमान-विनियमित तापमान मुआवजा, उच्च प्रदर्शन डिजिटल प्रसंस्करण सर्किट, उच्च तापमान और कम तापमान उम्र बढ़ने की लंबी अवधि के थकान परीक्षण , लंबे समय तक स्थिरता, लंबे समय तक काम करने वाला जीवन, अल्ट्रा-हाई प्रेशर रेंज में सुरक्षित और स्थिर संचालन।
विशिष्टता
| दबाव की श्रेणी | 0-150MPa… 300MPa… 400MPa… 600MPa… 800 MPa… 1000MPa… 1200MPa… 1500MPa वैकल्पिक |
| अधिभार की अनुमति दें | 120% एफएस |
| विनाश का दबाव | 200% एफएस या 1700 एमपीए, छोटे मूल्य लें |
| बिजली आपूर्ति रेंज | प्रेशर सेंसर 3-15VDC, प्रेशर ट्रांसमीटर 12-36VDC |
| संकेत उत्पादन | प्रेशर सेंसर 0-20mV, प्रेशर ट्रांसमीटर 4-20mADC दो लाइन, 0-5VDC तीन लाइन, 0-10VDC तीन लाइन। |
| शुद्धता | ± ०.२५% एफएस, ± ०.५% एफएस, FS १.०% एफएस वैकल्पिक (नॉनलाइनरिटी, रिपीटेबिलिटी, हिस्टैरिसीस सहित) |
| स्थिरता त्रुटि | ≤ ± 0.5% एफएस / वर्ष |
| संचालन अस्थायी | -40 ~ + 8540C / 125ºC / 300 .C |
| मुआवजा तापमान | -40 ~ + 8040 सी / 120º सी |
| भंडारण तापमान | -40 ~ + 8540C / 125ºC |
| सुरक्षा प्रवेश | IP65, IP67 |
| कंपन | 5-1000Hz, आयाम 2 मिमी, एक्स, वाई, जेड 30 मिनट प्रति दिशा, आउटपुट परिवर्तन 0.1% एफएस से कम है |
| झटका | 50g, X, Y, Z 3 दिशा, 20ms प्रति दिशा, आउटपुट परिवर्तन 0.1% FS से कम है |
| आउट केबल | Hirschmann कनेक्टर या एयरोस्पेस कनेक्टर, poly 6 मिमी पॉलीइथाइलीन केबल सीधे सीसा सीसा |
| दबाव इंटरफ़ेस | M20x1.5, M16x1.5,9 / 16-18UNF थ्रेड या उपयोगकर्ता निर्दिष्ट |

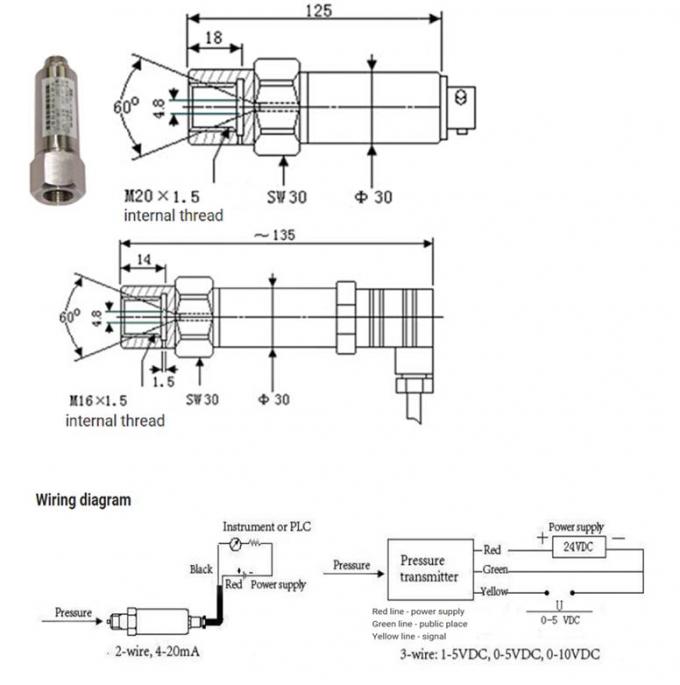

मिमी में आयाम

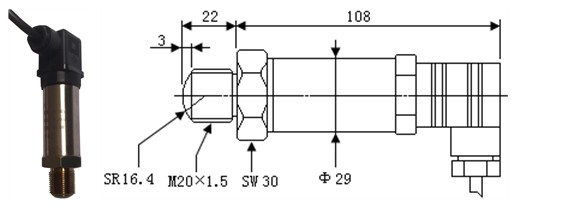

मॉडल 1: मॉडल गोलाकार सीलिंग विधि को अपनाता है;और इलेक्ट्रिकल
एल-कनेक्टर DIN43650 के साथ कनेक्शन

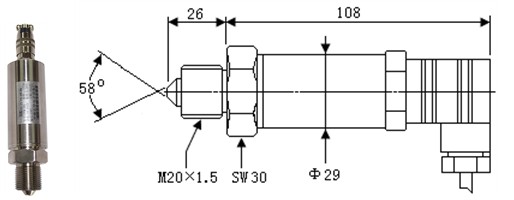

मॉडल 2: मॉडल 58-डिग्री बाहरी शंकु सील को गोद लेता है।और इलेक्ट्रिकल
परिपत्र कनेक्टर M12 * 1 के साथ कनेक्शन
मॉडल 3: मॉडल M20 × 1.5 बाहरी धागे, और इलेक्ट्रिकल को गोद ले
2 मीटर केबल कनेक्शन के साथ कनेक्शन

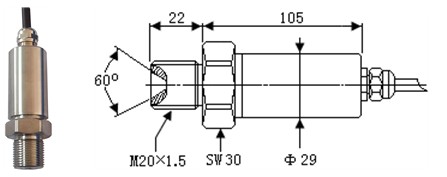

मॉडल 4: मॉडल 60 के साथ M20 × 1.5 या M16X1.5 आंतरिक धागा को गोद लेता है
डिग्री भीतरी शंकु सील विधि।
