| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OEM |
| प्रमाणन: | CE;ISO |
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | गत्ते से Stardard निर्यात पैकिंग |
| प्रसव के समय: | 5-10days |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 20,000 पीसीएस |
| बिजली की आपूर्ति: | 5 V 0.25 वीडीसी | प्रतिक्रिया: | <10ms |
|---|---|---|---|
| शून्य उत्पादन: | 1000 ± 100mV | पूर्ण पैमाने पर उत्पादन: | 4000 ± 100mV |
| आउटपुट लोड: | > = 25kΩ | स्थिरता: | <0.1% एफएस / वर्ष |
| बिजली आपूर्ति करें: | ≤2.2mA | परिचालन तापमान: | -40 ~ 125 ℃ |
| इन्सुलेशन प्रतिरोध: | > 2kV | तापमान का बहाव: | TCzero ± 0.01% एफएस / ℃, TCspan ± 0.01% एफएस / ℃ |
| प्रमुखता देना: | 2.2mA सिरेमिक कैपेसिटिव प्रेशर सेंसर,वियर रेज़िस्टेंस सिरेमिक प्रेशर ट्रांसमीटर,ड्राई सेरामिक प्रेशर ट्रांसड्यूसर |
||

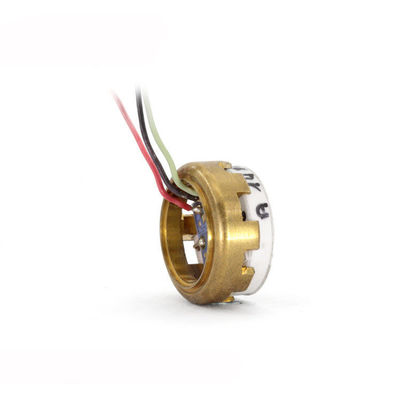

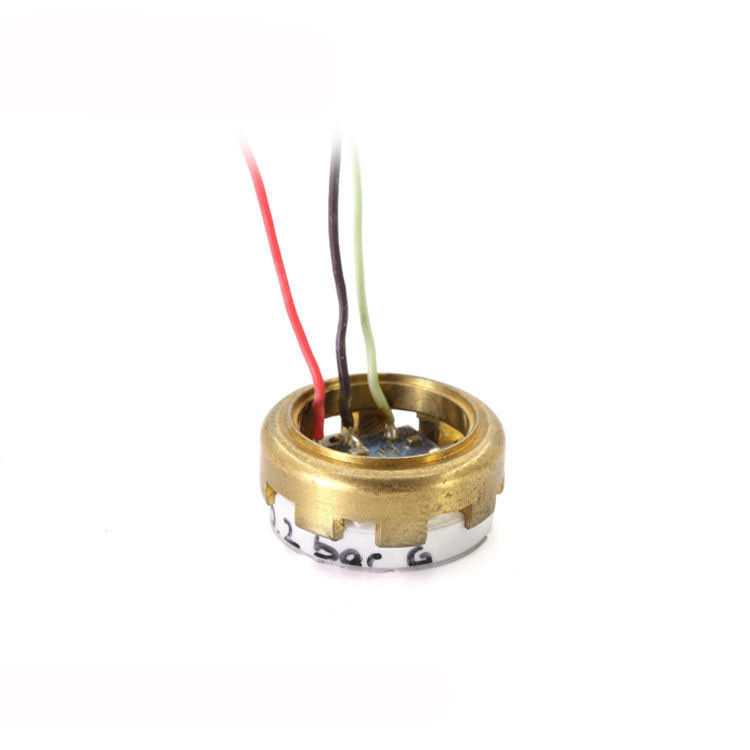

प्रतिरोध 2.2mA सूखी कैपेसिटिव सिरेमिक दबाव सेंसर पहनें
प्रेशर सेंसर निर्मित एक सूखा सिरेमिक कैपेसिटिव प्रेशर सेंसर है।सिरेमिक उच्च लोच, संक्षारण प्रतिरोध, पहनने के प्रतिरोध, प्रभाव प्रतिरोध और कंपन के साथ एक मान्यता प्राप्त सामग्री है।सिरेमिक की थर्मल स्थिरता अपने ऑपरेटिंग तापमान को -40 ~ 125 डिग्री सेल्सियस तक बना सकती है, लेकिन इसमें उच्च सटीकता और उच्च स्थिरता भी है।शुष्क-प्रकार के सिरेमिक कैपेसिटर मोटी-फिल्म दबाव सेंसर की सबसे बड़ी विशेषता यह है कि मापने की सीमा 700Pa और अधिभार प्रतिरोध जितनी छोटी हो सकती है।
10 गुना की सीमा तक पहुंचने की क्षमता पूरी तरह से अन्य प्रकार के सेंसर की कमियों को हल करती है जिनमें एक छोटी सीमा नहीं होती है और एक छोटी सीमा में खराब अधिभार क्षमता होती है।एक सामान्य सेंसर की सीमा के अलावा, इसकी सबसे विशिष्ट विशेषता इसके सकारात्मक और नकारात्मक गेज कार्य हैं।जैसे: as 7kPa और इतने पर। उच्च उत्पादन और विस्तृत प्रकार के शुष्क प्रकार के सिरेमिक संधारित्र मोटी-फिल्म दबाव सेंसर विशेष रूप से उच्च-प्रदर्शन औद्योगिक नियंत्रण दबाव ट्रांसमीटर के निर्माण के लिए उपयुक्त हैं।बड़े गोलाकार डायाफ्राम की सतह चिकनी और आसानी से स्थापित है।यह यूरोप और अमेरिका में दबाव ट्रांसमीटर उत्पादन के लिए पसंदीदा सेंसर है जैसे एबीबी, सीमेंस, एच एंड बी, और वीईजीए।
* बीहड़ सिरेमिक संधारित्र संवेदनशील डायाफ्राम
* उत्कृष्ट जंग और पहनने के प्रतिरोध
* उच्च अधिभार प्रतिरोध, 10 गुना तक अधिभार
* फ्लैट गोल डायाफ्राम, स्थापित करने के लिए आसान है
* उच्च परिशुद्धता और स्थिरता
* तेजी से प्रतिक्रिया, कोई हिस्टैरिसीस नहीं
* रेंज प्रवासन अनुपात 10: 1
सिरेमिक सेंसर का कोई तरल अंतरण कार्य नहीं है, कोई तरल भरने वाला नहीं है, कोई प्रक्रिया प्रदूषण नहीं है, इसलिए इसमें खाद्य, दवा और अन्य उद्योगों में अनुप्रयोगों की एक विस्तृत श्रृंखला है, सूखे सिरेमिक डायाफ्राम के साथ मिलकर, यह स्थापना की दिशा से प्रभावित नहीं होता है, दबाव एक संवेदन तत्व के रूप में उत्पादित ट्रांसमीटर व्यापक रूप से विभिन्न दबाव माप अनुप्रयोगों में उपयोग किया जाता है।

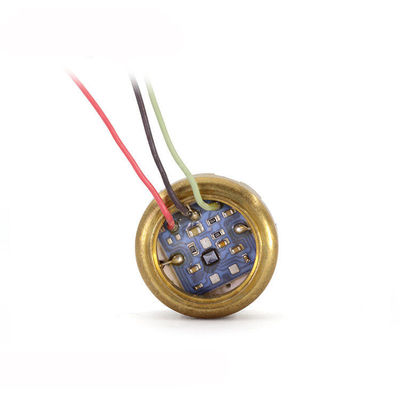

एंटी-संक्षारक शुष्क सिरेमिक कैपेसिटिव प्रेशर सेंसर का कोई मध्यवर्ती तरल अंतरण नहीं है, प्रक्रिया दबाव सीधे सिरेमिक डायाफ्राम की सामने की सतह पर काम करता है, सब्सट्रेट इलेक्ट्रोड की समाई और डायाफ्राम इलेक्ट्रोड अनुपात और दबाव को बदलते हैं, और समाई के मूल्य में परिवर्तन होता है। लेजर फाइन-ट्यूनिंग, सेंसर-विशिष्ट सिग्नल कंडीशनिंग सर्किटरी ASICs 4000mV तक डीसी वोल्टेज को बढ़ाते हैं, और अंतर्निहित तापमान सेंसर लगातार माध्यम के तापमान को मापते हैं और तापमान क्षतिपूर्ति करते हैं।जब अतिभारित होता है, तो डायाफ्राम बिना क्षति के सिरेमिक सब्सट्रेट से जुड़ा होता है।जब दबाव सामान्य हो जाता है, तो इसका प्रदर्शन प्रभावित नहीं होता है।पूरी तरह से खराब कम-रेंज अधिभार क्षमता की कमियों को हल करते हैं, सिलिकॉन प्रसार सेंसर उत्पादों का प्रसार है।मानकीकृत उच्च आउटपुट में बहुत मजबूत विरोधी हस्तक्षेप क्षमता है, और समर्पित सर्किट बोर्ड बड़े पैमाने पर प्रवासन (10: 1) कर सकता है।सेंसर में उच्च तापमान स्थिरता और समय स्थिरता है, तापमान क्षतिपूर्ति के साथ आता है, और अधिकांश मीडिया के सीधे संपर्क में हो सकता है।
| बिजली की आपूर्ति | 5 + 0.25 वीडीसी |
| प्रतिक्रिया | <10 मी |
| शुद्धता | |
| (रैखिकता, हिस्टैरिसीस, रिपेबिलिटी) | + 0.1% (TYP), P 0.2FS% (MAX) |
| शून्य उत्पादन | 1000+ 100mV |
| पूर्ण पैमाने पर उत्पादन | 4000+ 100mV |
| आउटपुट लोड | ≥25kQ |
| तापमान मुआवजा सीमा 0 ~ 85C, | |
| तापमान का बहाव | TCzero + 0.01% एफएस / सी, TCspan + 0.01% एफएस / सी |
| स्थिरता | <0.1% एफएस / वर्ष |
| बिजली आपूर्ति करें | ≤2.2mA |
| परिचालन तापमान | - 40 ~ 125 सी |
| इन्सुलेशन प्रतिरोध | > 2kV |
| आयाम | φ32.36X114 ... 12.7 mm |
