| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OEM |
| प्रमाणन: | CE;ISO |
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | गत्ते से Stardard निर्यात पैकिंग |
| प्रसव के समय: | 5-10days |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 20,000 पीसीएस |
| प्रकार: | फ्लश डायाफ्राम पनरोक दबाव सेंसर | दबाव की श्रेणी: | -0 ~ 0.5mH2O, ..., 200mH2O / 0.05bar, .., 20bar |
|---|---|---|---|
| उत्पादन में संकेत: | 4 ~ 20mA, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC, 0.5 ~ 4.5V | शुद्धता: | 0.1% एफएस, 0.25% एफएस, 0.5% एफएस |
| बिजली की आपूर्ति: | 24VDC, 12 ~ 36VDC, 9VDC, 5VDC | दबाव कनेक्शन: | KF16, G1 / 2,1 / 2NPT, PT1 / 2,1 / 2BSP, M20 * 1.5, दूसरों |
| बिजली के कनेक्शन: | कनेक्टर DIN43650, M12x1 कनेक्टर 4-पिन, केबल के साथ केबल आउटलेट | Operating Temp. संचालन तापमान। Range रेंज: | -20 से + 85 डिग्री सेल्सियस |
| डायाफ्राम की सामग्री: | 316L स्टेनलेस स्टील, विकल्प Hastelloy C | प्रमाणपत्र: | CE, ISO9001 |
| प्रमुखता देना: | 10V निविड़ अंधकार दबाव ट्रांसड्यूसर,फ्लश डायाफ्राम जल स्तर दबाव सेंसर,4mA डिजिटल पानी के दबाव सेंसर |
||

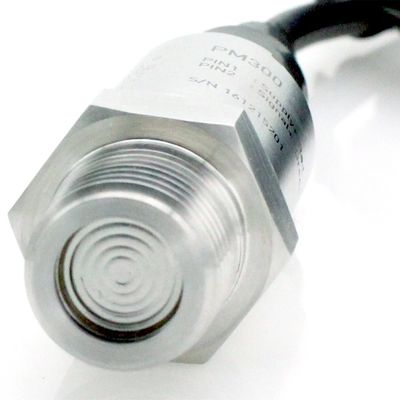

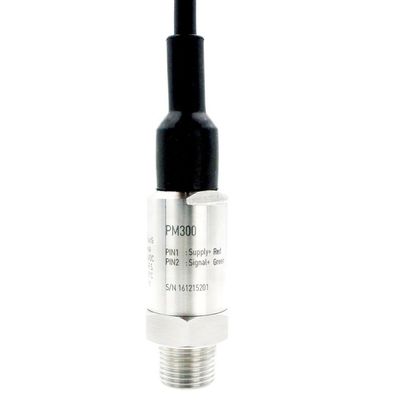

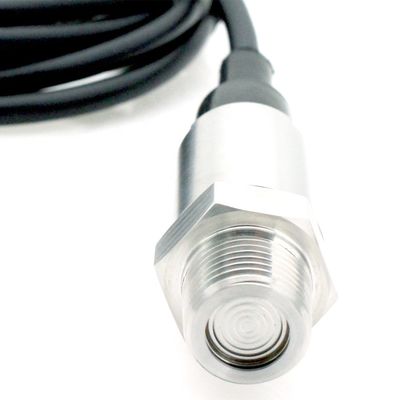

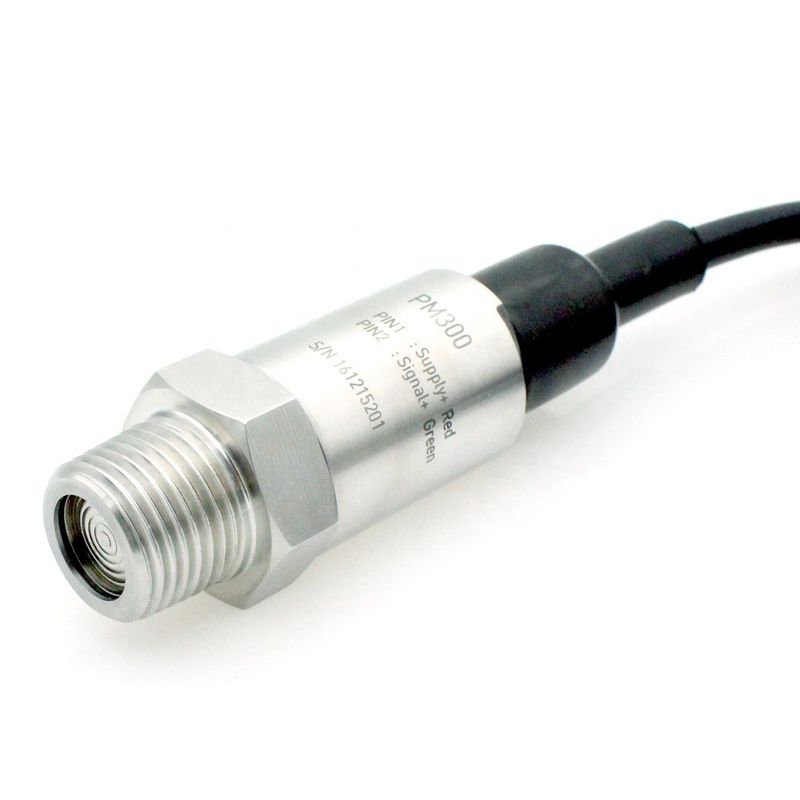

खाद्य और पेय उद्योग के लिए फ्लश डायाफ्राम पनरोक दबाव सेंसर।
फ्लश डायाफ्राम पनरोक दबाव सेंसर उच्च गुणवत्ता वाले सिलिकॉन Piezoresistive चिप से बनाया गया है।फ्लश दबाव के सभी प्रक्रिया कनेक्शन
ट्रांसमीटर स्टेनलेस स्टील से बने होते हैं, पूरी तरह से वेल्डेड होते हैं और एक सकारात्मक सील के माध्यम से दबाव मापने वाले उपकरण से प्रक्रिया माध्यम को अलग करते हैं।रसीला डायाफ्राम जलरोधक दबाव संवेदक फिट भोजन, दवा और रासायनिक तरल दबाव माप के लिए इंजीनियर है।
प्रक्रिया कनेक्शन और विद्युत कनेक्शन विकल्पों की एक विस्तृत श्रृंखला लगभग आवश्यकता को पूरा करने के लिए उपलब्ध है।
विशेषताएं
- दबाव मापने की सीमा 0 ~ 0.5mH2O, ..., 200mH2O / 0.05bar, .., 20bar से होती है
- निरपेक्ष, गेज और सील गेज
- सटीकता:% 0.5% एफएसओ
- कैलिब्रेटेड और तापमान की भरपाई
- फ्लश डायाफ्राम निर्माण
- पीज़ोरेसिस्टिव प्रेशर सेंसर डिज़ाइन
- दबाव और विद्युत कनेक्शन की विविधता
- आउटपुट 4 ... 20mA, 0 ... 10V, 0 ... 5V और अन्य
- IP68 वाटरप्रूफ
अनुप्रयोग
- प्रक्रिया नियंत्रण प्रणाली
- खाद्य और पेय पदार्थ
- चिकित्सा
- पपड़ी बनाना
कार्यनिष्पादन विशिष्टताएं
|
पैरामीटर |
मूल्य |
इकाइयों |
|
|
सामान्य |
दबाव की श्रेणी |
0 ~ 0.5mH2O, ..., 200mH2O / 0.05bar, .., 20bar |
/ |
|
उच्च्दाबाव |
1.5xFS |
बार |
|
|
पर्यावरण |
संचालन Temp.Range |
-20 से +80 |
डिग्री सेल्सियस |
|
सघन तप.रंग |
0 से 50 |
डिग्री सेल्सियस |
|
|
कंपन |
10 |
जी (20 से 2000 हर्ट्ज) |
|
|
झटका |
100 |
ग्राम (10ms) |
|
|
साइकिल |
10x106 |
चक्र |
|
|
विद्युत @ 25 ° C (77 ° F) |
उत्पादन में संकेत /वोल्टेज आपूर्ति |
4 ... 20 एमए: 24 (12 ... 36) वीडीसी 0 ... 5 वीडीसी: 24 (12 ... 36) वीडीसी 1 ... 5 वीडीसी: 24 (12 ... 36) वीडीसी 0 ... 10 वीडीसी: 24 (15 ... 36) वीडीसी 0.5 ... 4.5 वीडीसी: 5 वीडीसी (अनुपातिक) |
|
|
भार प्रतिरोध |
<(Vs-12) /0.02A (वर्तमान उत्पादन के लिए) > 10k For (वोल्टेज आउटपुट के लिए) |
|
|
|
इन्सुलेशन प्रतिरोध |
100 |
MΩ @ 50VDC |
|
|
भौतिक विनिर्देश |
मीडिया की अनुकूलता |
सभी मीडिया 316L एसएस के साथ संगत |
|
|
आवास |
304 स्टेनलेस स्टील |
|
|
|
डायाफ्राम |
316L स्टेनलेस स्टील |
|
|
|
एक प्रकार का अंगूठी |
विटॉन या एनबीआर |
|
|
|
तेल भरना |
सिलिकॉन तेल |
|
|
|
सुरक्षा |
IP68 |
|
|
|
कुल भार |
Approx.275g |
|
|
|
performance1 |
Accuracy2 |
± 0.5 [typ।] |
% एफएसओ |
|
अस्थायी।Coffff- ज़ीरो 3 |
± 1.5 [typ।] |
% एफएसओ |
|
|
अस्थायी।Coeff– Span3 |
± 1.5 [typ।] |
% एफएसओ |
|
|
दीर्घकालिक स्थिरता |
± 0.3 [typ।] |
% एफएसओ |
|
|
टिप्पणियाँ 1. सभी मूल्यों को 25 ° C (77 ° F) पर मापा जाता है 2. गैर-रैखिकता, हिस्टैरिसीस और पुनरावृत्ति सहित। 3. 25 ° C (77 ° F) के संदर्भ में 0 ° C से 50 ° C (32 ° F to122 ° F)। सूचीबद्ध विनिर्देशों और आयाम पूर्व सूचना के बिना परिवर्तन के अधीन हैं। |
|||
कनेक्शन आरेख
