| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OEM |
| प्रमाणन: | CE;ISO |
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | गत्ते से Stardard निर्यात पैकिंग |
| प्रसव के समय: | 5-10days |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 20,000 पीसीएस |

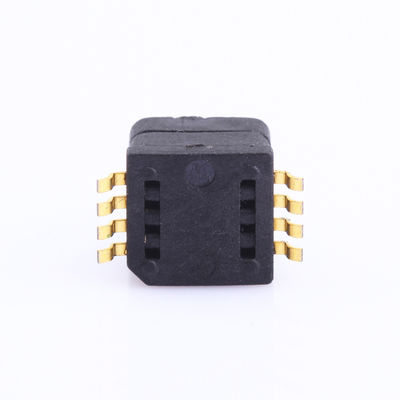

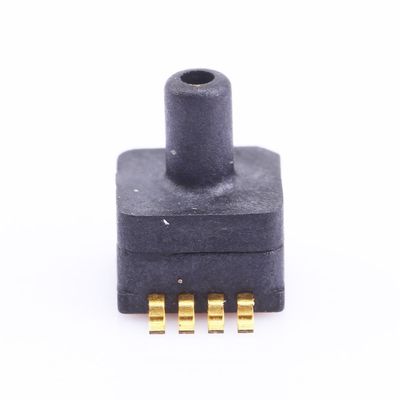

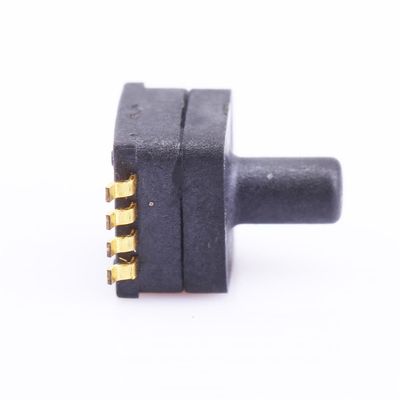

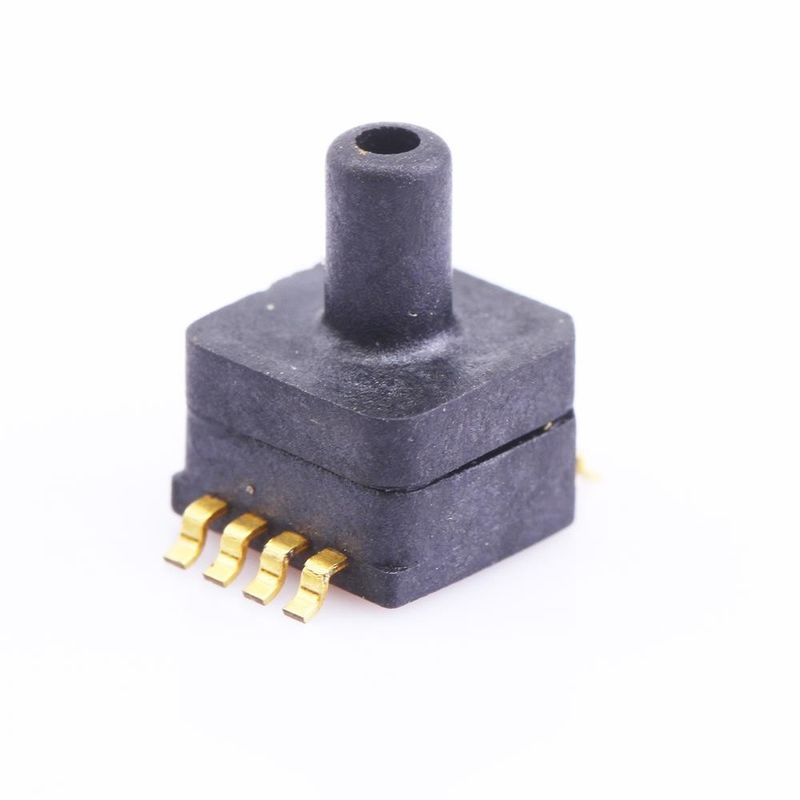

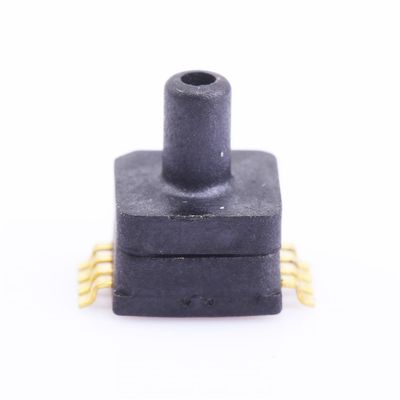

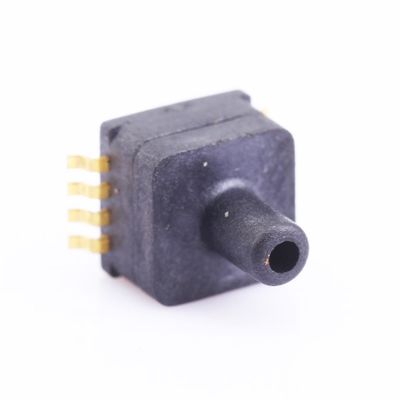

| उत्पाद का नाम: | दबाव संवेदक | दबाव की श्रेणी: | -100kPa ~ 0kpa ... 1000kpa |
|---|---|---|---|
| बिजली की आपूर्ति: | 5VDC | उत्पादन में संकेत: | 0.5-4.5V |
| शुद्धता: | 1% स्पैन | दबाव प्रकार: | गज़ प्रकार |
| मापा गया मीडिया: | वायु और गैर-संक्षारक गैस या वायु तरल | संकुचित तप।: | 0-60'C |
| काम का तापमान: | -40 ~ 125'C | व्यापक तापमान: | -10 ~ 85'C |
| प्रमुखता देना: | सिलिकॉन पनरोक दबाव ट्रांसड्यूसर,1000kPa जल स्तर दबाव सेंसर,4.5 V डिजिटल पानी के दबाव सेंसर |
||
फ़ीचर
आवेदन
हवा पंप, हवा कंप्रेसर, दबाव नापने का यंत्र और मीटर आदि के लिए।
अन्य क्षेत्रों के लिए, जैसे चिकित्सा उपकरण, मोटर वाहन, तरल स्तर, डाइविंग उपकरण आदि।
प्रदर्शन पैरामीटर
जब तक अन्यथा निर्दिष्ट नहीं किया जाता है, माप 25 Vdc की आपूर्ति वोल्टेज के साथ 25 ℃ 1 ℃ के तापमान और आर्द्रता 25% ~ 85% से लिया गया।
| मद | डेटा | इकाई |
| बिजली की आपूर्ति | 5 | ग्राम रक्षा समिति |
| उत्पादन में संकेत | 0.5-4.5 (या कस्टम द्वारा) | ग्राम रक्षा समिति |
| शुद्धता | ± 1.0 | % स्पैन |
|
शून्य अस्थायी। कुशल |
± 0.03 | % एफएस / ℃ |
|
स्पैन टेम्प। कुशल |
± 0.03 | % एफएस / ℃ |
| दीर्घकालिक स्थिरता (1 वर्ष) | ± 1 | % स्पैन |
| ओवर प्रेशर | 2X (≤500kPa) | रेटेड |
| 1.5X (≥500kPa) | ||
| मुआवजा अस्थायी। |
0 ~ 60/32 ~ 140 |
℃ / ℉ |
| व्यापक तापमान। |
-10 ~ 85/14 ~ 185 |
℃ / ℉ |
| भंडारण अस्थायी। |
-40 ~ 125 / -40 ~ 257 |
℃ / ℉ |
आयाम और इलेक्ट्रिक कनेक्शन (यूनिट: मिमी / इंच)
पिन परिभाषा
|
1 |
3 |
5 |
7 |
2/4/6/8 |
|
SDA |
VDD |
GND |
SCL |
एनसी |
ध्यान दें:
1, N / C पिंस को तैरते हुए छोड़ना चाहिए
2, लीड पिन की टांका लगाने: 5 सेकंड के लिए 250'C।
3, 0.1uf संधारित्र VDD और GND के बीच जुड़ा होना चाहिए
टिप्पणियाँ
1. सोल्डरिंग और असेंबली के दौरान ESD सुरक्षा को लागू करें।
2. अधिभार वोल्टेज (6.5Vdc) या करंट (5mA) ASIC को जला सकता है।
3. माध्यम को दबाव वाले हिस्सों के साथ संगत होना चाहिए।
4. कृपया पैरामीटर और आवेदन पर विशेष अनुरोध के लिए हमसे संपर्क करें।
