| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OEM |
| प्रमाणन: | CE;ISO |
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | गत्ते से Stardard निर्यात पैकिंग |
| प्रसव के समय: | 5-10days |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 20,000 पीसीएस |
| प्रयोग: | दबाव संवेदक | सिद्धांत: | प्रतिरोध सेंसर |
|---|---|---|---|
| उत्पादन: | एनालॉग सेंसर | दबाव प्रकार: | एम 14 अलग-अलग दबाव |
| प्रमाणपत्र: | CE RoHS | बंदरगाह: | चेंगदू / शंघाई |
| हाई लाइट: | Piezoresistive barometric pressure transducer,Against Impact barometric pressure transmitter,Differential barometric air pressure sensor |
||

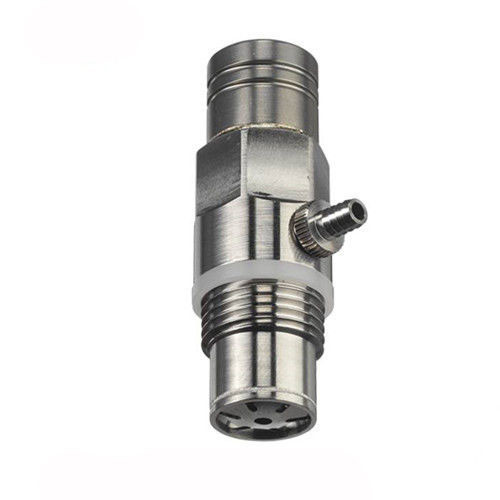

इम्पैक्ट डिफरेंशियल पीजोरेसिस्टिव बैरोमेट्रिक प्रेशर सेंसर के खिलाफ
दबाव एक पतली स्टील डायाफ्राम और एक संचरण माध्यम के सिलिकॉन तेल के माध्यम से सिलिकॉन मापने तत्व के सामने लागू होता है।इस सिलिकॉन मापने वाले तत्व में एक माइक्रो-ट्रांसफ़ॉर्मली निर्मित झिल्ली संरचना होती है।इसमें एक व्हीटस्टोन ब्रिज में जुड़े प्रत्यारोपितज़ोरेसिस्टिव प्रतिरोधक शामिल हैं।मापने के तत्व के पीछे नली नली (व्यास। 3.5) के माध्यम से दबाव दबाव (केवल गैसों) को खिलाया जाता है।जब मापने वाले तत्व के सामने और पीछे के बीच एक दबाव होता है, तो पुल असंतुलित होता है और आउटपुट सिग्नल आनुपातिक कुल दबाव बनता है।
थर्मल प्रभाव मुख्य रूप से सेंसर में निर्मित ट्यू-नेड प्रतिरोधों द्वारा व्यक्तिगत रूप से मुआवजा दिया जाता है।सेंसर जमीन-पृथक है।
अनुप्रयोग
इस सेंसर का एक मुख्य अनुप्रयोग स्थिर और गतिशील दबावों को मापना है।दबाव दबाव से दबाव में अंतर मापा जाता है।सामान्य परिस्थितियों में, दबाव दबाव परिवेश के दबाव के बराबर होगा।एक overpressure का पता लगाने के लिए thesensors को कैलिब्रेट किया जाता है, इसलिए केवल उस क्षेत्र में उपयोग किया जाना चाहिए।तथ्य यह है कि मीडिया को एक स्टील डायाफ्राम द्वारा अलग किया जाता है, इसका मतलब है कि सेंसर का उपयोग अधिकांश अनुप्रयोगों में किया जा सकता है।स्टील डायाफ्राम और सिलिकॉन तेल भरने का सेंसर के गतिशील व्यवहार पर कोई प्रभाव नहीं पड़ता है।सेंसर का उपयोग एम्पलीफायर प्रकार 4603B के साथ किया जाता है।
विशेषताएं
संदर्भ दबाव के लिए इस्तेमाल किया जाने वाला मीडिया शुष्क, गैर-संक्षारक गैसों तक सीमित है।पाइप की लंबाई के कारण, संदर्भ दबाव को केवल स्थिर दबाव के रूप में मापा जा सकता है।नली के निप्पल (व्यास। 3.5) को हटाया जा सकता है
सेंसर को एक निरंतर वर्तमान के साथ आपूर्ति की जाती है, जिसका मूल्य कारखाने के अंशांकन द्वारा निर्धारित किया जाता है।कैलिब्रेशन-टिएरॉन सर्टिफिकेट में प्रत्येक सेंसर के लिए यह अंशांकन करंट एंडोजो पॉइंट अलग से दिखाया गया है।इन मूल्यों को एम्पलीफायर Type4603B पर समायोजित किया जा सकता है।अंशांकन वर्तमान और शून्य बिंदु को परिभाषित किया जाता है, जो 100% FS के दबाव के लिए 500 mV का सेंसर आउटपुट सिग्नल देता है।
तकनीकी डेटा (ट्रेफ = 25 डिग्री सेल्सियस पर)
| सेंसर प्रकार | 4053 ... | 4053A1 | 4053A2 | 4053A5 | 4053A10 | |
| रेंज | बैरल | ० ... १ | 0 ... 2 | ० ... ५ | 0 ... 10 | |
| हे | अतिभार | |||||
| बैरल | 2,5 | 5 | 12,5 | 25 | ||
| दबाव में | barabs | खाली करने के लिए | खाली करने के लिए | खाली करने के लिए | खाली करने के लिए | |
| नाममात्र की संवेदनशीलता | mV / बार / एमए | 125 | 62,5 | 25 | 12,5 | |
| रैखिकता | % एफएसओ | <_ ± 0,2 | <_ ± 0,2 | <_ ± 0,1 | <_ ± 0,1 | |
| शून्य बिंदु प्रकार की स्थिरता। ** | % एफएसओ / एक | <_0,5 | <_0,5 | <_0,3 | <_0,3 | |
| थर्मल शून्य बिंदु परिवर्तन ** | % एफएसओ | <_ ± 0,7 | <_ ± 0,7 | <_ ± 0,5 | <_ ± 0,5 | |
| प्राकृतिक आवृत्ति | kHz | ≈15 | ≈30 | ≈80 | ≈120 | |
| संदर्भ दबाव सीमा | barabs | 0 ... 1,2 | ||||
| पूर्ण पैमाने पर उत्पादन (FSO) * | mV | 500 | ||||
| अंशांकन वर्तमान सीमा Ical | एमए | १२ ... ५ | ||||
| इनपुट / आउटपुट प्रतिबाधा | किलोवाट | ≈3 | ||||
| शून्य पर 0 बार रिले | mV | <± 20 | ||||
| स्थिरता: संवेदनशीलता प्रकार। ** | %/ए | <0.3 | ||||
| थर्मल संवेदनशीलता परिवर्तन ** | % | <± 1,5 | ||||
| मुआवजा तापमान सीमा | डिग्री सेल्सियस | —२० ... ५० | ||||
| न्यूनतम / अधिकतम तापमान | डिग्री सेल्सियस | -40/70 | ||||
| कस कंठी | N · m | 12 ... 20 | ||||
| त्वरण संवेदनशीलता | मिलीबार / जी | <0.3 | ||||
| आघात प्रतिरोध | जी | 1 000 | ||||
| वजन | जी | 33 | ||||
| प्लग | फिशर टाइप SE 103A054 | |||||
| अंशांकन प्रमाणपत्र में निर्दिष्ट अंशांकन अंश | ||||||
| ** मुआवजा तापमान रेंज में | ||||||
